برد پاور تلویزیون پاناسونیک
برد پاور تلویزیون پاناسونیک
برد پاور یکی از بردهای اصلی تلویزیون ها می باشد که بعنوان منبع تغذیه تلویزیون شناخته می شود. وظیفه اصلی برد تغذیه پاور تلویزیون تامین ولتاژهای مختلف مورد نیاز برای عملکرد سایر قسمت های تلویزیون می باشد.
ساختار برد پاور تلویزیون پاناسونیک
ساختار برد پاور تلویزیون پاناسونیک نسبتا پیچیده می باشد و شامل قسمت های مختلفی می باشد که در این قسمت به آنها اشاره خواهیم کرد:
- ترانسفورماتور: وظیفه تبدیل ولتاژ AC ورودی به ولتاژهای پایینتر.
- خازنها: وظیفه ذخیره انرژی و صاف کردن ولتاژ را بر عهده دارد.
- دیودها: وظیفه تبدیل ولتاژ AC به DC را بر عهده دارند.
- مدارهای کنترلی: وظیفه مدیریت ولتاژ خروجی و حفاظت از مدار را عهده دار می باشند.
عملکرد برد پاور تلویزیون پاناسونیک
برد پاور تلویزیون پاناسونیک برق AC از پریز را به برد پاور می رساند و ترانسفورماتور ولتاژ را کاهش میدهند. دیودها ولتاژ AC را به DC تبدیل میکنند. و خازنها ولتاژ DC را صاف کرده و به دیگر بخشهای تلویزیون ارسال میکنند.
4 دلیل خرابی برد پاور تلویزیون پاناسونیک
عامل های متفاوتی میتواند باعث خراب شدن برد تغذیه تلویزیون شود. از دلایل مهم خرابی برد تغذیه پاور تلویزیون می توان به موارد زیر اشاره کرد:
- گرمای بیش از حد محیط: اگر تلویزیون در محیطی با دمای بالا قرار گیرد یا تهویه مناسب نداشته باشد، ممکن است برد تغذیه دچار آسیب شود.
- نوسانات برق: تغییرات ناگهانی در ولتاژ برق میتواند به برد تغذیه آسیب برساند. استفاده از محافظ برق میتواند به جلوگیری از این مشکل کمک کند.
- قطعات معیوب: قطعات داخلی مانند خازنها یا ترانزیستورها ممکن است به مرور زمان خراب شوند و باعث اختلال در عملکرد برد تغذیه شوند.
- رطوبت محیط: نفوذ رطوبت به داخل تلویزیون میتواند به مدارهای الکتریکی آسیب برساند و باعث خرابی برد تغذیه شود.
نشانه های خرابی برد پاور تلویزیون پاناسونیک
اگر تلویزیون شما روشن نمیشود یا مشکلاتی در نمایش تصویر دارد، ممکن است مشکل از برد پاور باشد. در اینجا به چند نشانه خرابی برد پاور تلویزیون اشاره می کنیم.
از مهمترین نشانه خرابی برد تغذیه پاور تلویزیون های ال ای دی پاناسونیک می توان به نو پاور شدن (خاموش کامل) آنها اشاره نمود. بدین معنی که حتی چراغ پاور هم روشن نمی شود.
- نگاتیو شدن تصویر
- روشن نشدن تلویزیون
- خاموش کامل
- دیر روشن شدن تلویزیون های پلاسمای X50

در تلویزیون های پلاسما گاهی تغییر ولتاژ ناشی از خرابی برد تغذیه پاور می تواند باعث نگاتیو شدن تصویر شود. همچنین خرابی برد تغذیه در تلویزیون های پلاسما با ارور 2 هم نمود پیدا می کند. در تلویزیون های ال سی دی و پلاسما گه گاه ارور 1 شدن هم حکایت از وجود عیب در برد تغذیه پاور دارد.
عیب یابی برد پاور تلویزیون پاناسونیک
برد پاور تلویزیون یکی از اجزای حیاتی است که تأثیر زیادی بر عملکرد کلی دستگاه دارد. با عیبیابی صحیح و تعمیرات لازم، میتوان مشکلات مربوط به آن را برطرف کرد و تلویزیون را به حالت عملکردی بازگرداند.
اگر تلویزیون شما عملکرد صحیح ندارد بهتر است دستگاه را خاموش کرده و با یک متخصص تماس بگیرید تا مشکل را بررسی کند.
- بررسی پریز برق
از سالم بودن پریز برق اطمینان حاصل کنید . برای انجام اینکار می توانید سالم بودن پریز برق را با دستگاه کوچکتری مانند سشوار یا اتو بررسی کنید. - بررسی کابل برق
از سالم بودن کابل برق اطمینان حاصل کرده و نحوه اتصال کابل برق به پشت تلویزیون را کنترل نمایید. - بررسی چراغ پاور تلویزیون
اگر تلویزیون روشن نمی شود زمانی که دستگاه به برق متصل است وضعیت چراغ پاور را بررسی نمایید. اگر چراغ پاور روشن می شود مشکل می تواند از بخش های دیگر تلویزیون باشد.
اگر تعمیرکار هستید و بعد از عیب یابی تلویزیون مشخص شد که خرابی و عملکرد ناصحیح تلویزیون مربوط به برد پاور تلویزیون پاناسونیک می باشد، حال اقدامات لازم برای عیب یابی گام به گام برد تغذیه پاور تلویزیون آغاز می شود.
تعمیر برد پاور تلویزیون پاناسونیک
برد تغذیه پاور معمولا قابل تعمیر است در صورتی که قطعهای معیوب شناسایی شد (مانند خازن یا دیود)، آن را با یک قطعه جدید جایگزین کنید. در شرایطی که تعمیر برد تغذیه پاور مقرون به صرفه نباشد متخصصین با تعویض برد پاور تلویزیون پاناسونیک، مشکل را مرتفع می کنند.
- قبل از کار روی برد پاور، حتماً تلویزیون را از برق بکشید.
- از ابزار مناسب و ایمن استفاده کنید.
- اگر تجربه کافی ندارید، بهتر است از یک تکنسین مجرب کمک بگیرید.
تعمیر گام به گام برد پاور تلویزیون پاناسونیک
عیب یابی برد پاور تلویزیون پاناسونیک می تواند شامل موارد زیر باشد:
- بررسی برد تغذیه پاور از نظر ظاهری : برد پاور را از نظر فیزیکی بررسی کنید. مشاهده هرگونه سوختگی ، ترک خوردگی یا شکستگی ، یا آسیب فیزیکی می تواند از دلیل های خرابی برد تغذیه پاور باشد.
- بررسی سلامت خازن ها : بادکردن خازن ها یا نشتی آنها نیز میتواند از دلایل دیگر خرابی برد پاور تلویزیون باشند که باید تعویض شوند.
- بررسی ولتاژ خروجی: با استفاده از مولتیمتر، ولتاژ خروجی برد پاور را اندازهگیری کنید.
- بررسی اتصالات : اتصالات و سوکتها را بررسی کنید تا مطمئن شوید که شل یا آسیب دیده نیستند.
- بررسی لحیم کاری : اگر لحیمکاریها ترک خورده یا ضعیف به نظر میرسند، آنها را با هویه گرم کنید و دوباره لحیم کنید.

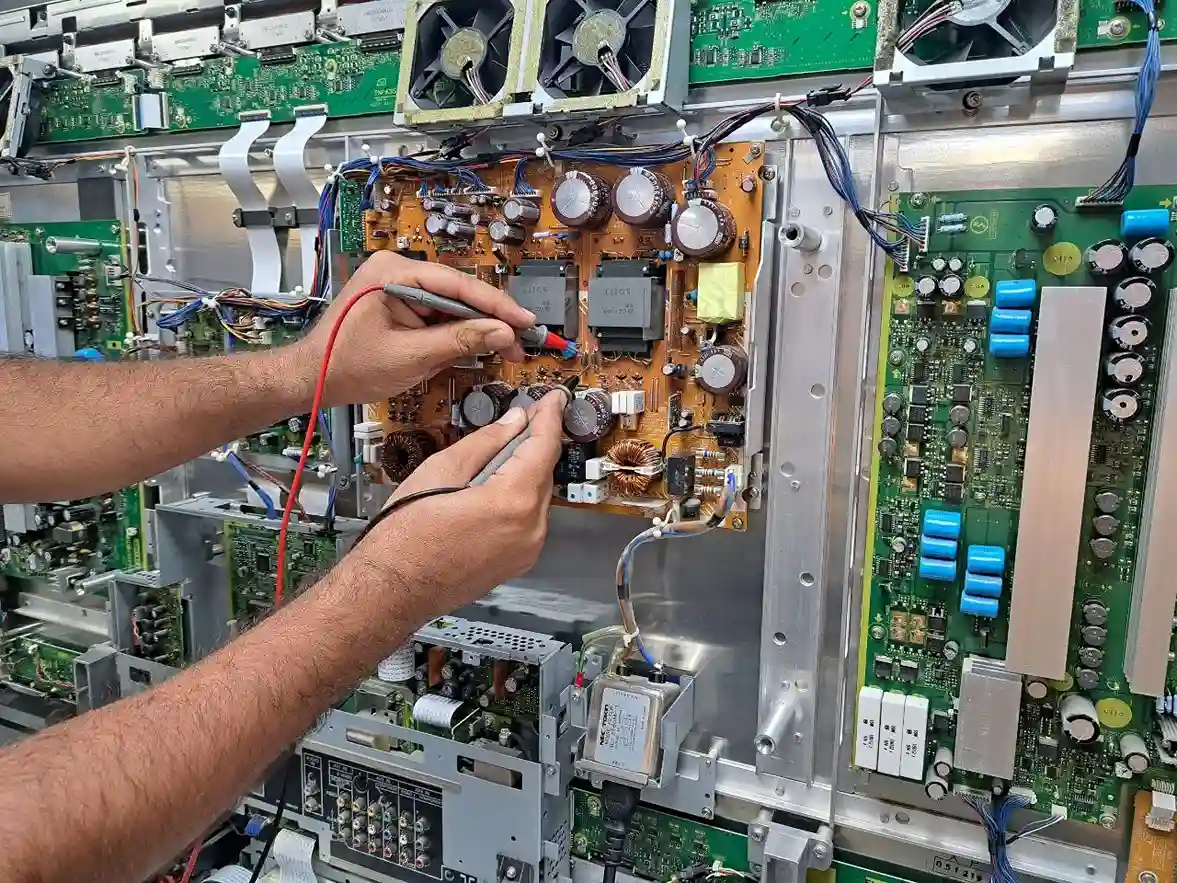

اندازه گیری ولتاژ خروجی برد پاور با استفاده از مولتی متر
- مولتیمتر را در حالت DC ولتاژ قرار دهید.
- ولتاژهای مختلف خروجی را اندازهگیری کنید (مانند 5V، 12V و 24V).
- اگر ولتاژها در محدوده مشخص نیستند، ممکن است برد پاور معیوب باشد.
در صورتی که ایراد از ترانزیستورها باشد، بهتر است آنها را تعویض کرده و با قطعات اورجینال تعویض شوند. در صورت خرابی خازن ها هم باید آنها را با خازن های دیگری تعویض کرد.
اگر خازن یا قطعهای معیوب شناسایی شد، آن را با یک قطعه جدید جایگزین کنید. برای تعویض خازن، ابتدا لحیمهای قدیمی را با هویه ذوب کنید و سپس خازن جدید را نصب کنید.
پس از انجام تعمیرات، از نحوه اتصال صحیح سوکت ها اطمینان حاصل کرده و برد پاور را دوباره در محل خود قرار دهید و قاب تلویزیون را ببندید. اکنون می توانید تلویزیون را به برق متصل نموده و آن را روشن کنید. حال عملکرد آن را بررسی کرده تا مطمئن شوید که مشکل برطرف شده است.
